GL-5910无线调频广播发射机系列(1000W)

产品名称:无线调频广播发射机系列
型号:GL-5910








功能特点

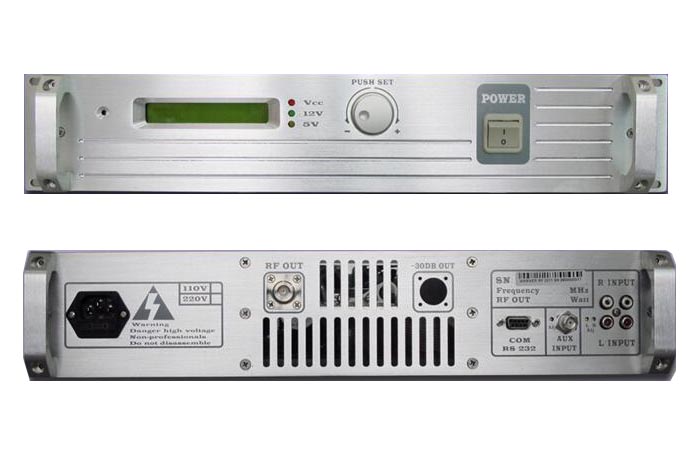

     本发射机采用简约设计理念,将 1KW 调频立体声发射机的激励器和功率放大器、输出滤波器、开关电源等安装于 2U 高的 19 英寸标准机箱中,减少了普通发射机各部件之间的连接电缆,可靠性更高、操作更简便。人性化的数字 LCD 触摸面板,中文界面直接触摸操控。集成 LCD 显示器的所有系统参数:发射机频率,立体声与单声道,音量,功放管温度,音频信号 UV 表,正向功率,反射功率,调制模式,预加重等。2U 19 寸 加厚型全铝合金机箱,不仅坚固而且散热优良。精确的 PLL 频率产生系统,确保频率 10 年也不漂移,内置高品质立体声编码器。卓越的功率 AGC 平衡控制系统,功率输出可调从 0 到 1000 瓦,具有自动增益功率控制,将输出功率维持在设定范围而不漂移。信号输入不仅支持 XLR 输入音频,还能使用 BNC 连接器 AUX 输入 SCA 信号与 RDS 信号。RF 放大器部分使用 NXP LDMOS 晶体管 BLF188XR。能够在 5dB 压缩点承受超过 65:1 驻波比的严重负载失配。自动记录最近 9 条设备报警信息,以便后期故障诊断排查。


技术参数
频率:87.5-108MHz,
频率步进值 :10KHz
调制方式:FM,峰值偏差±75KHz
频率稳定度:<±100Hz
稳频方式:PLL 锁相环频率合成
射频输出功率:0~1000 瓦±0.5dB
带内残波:<-70dB
高次谐波:<-65dB
寄生调幅:<-50dB射频输出阻抗:50Ω
射频输出连接器: L29
音频输入连接器:XLR 母头
AUX 输入连接器:BNC 母头
预加重: 0us, 50us,75us(用户设置)
S / N 比单声道:> 70 分贝(20 至 20KHz)
尺寸:483 x 360 x 88 毫米。
S / N 比立体声:> 65 分贝(20 至 15KHz)
立体声分离度:-50dB
音频频率响应:30~15000Hz
音频失真:< 0.3%
音频电平增益:-12dB~12dB 步进 3dB
音频输入:-19dB~5dB
电源电压范围:110V~260V(全球电压)
功耗:1500VA
工作温度范围:-10 至 45℃
工作方式:连续工作
散热方式:强制风冷
散热方式:<95%
海拔高度:<4500M
重量:12Kg
